Миниатюрное электромагнитное герметичное реле NCR NNC69KP-2Z применяется в составе промежуточного реле (арт. ML00000291) с возможностью крепления на DIN-рейку.
Управляющая обмотка – 12 В постоянного напряжения
Исполнительные контакты:
— максимальное коммутируемое постоянное напряжение – 30 В
— максимальное коммутируемое переменное напряжение – 277 В
Максимальный коммутируемый ток – 12 А*
*максимальный коммутируемый ток колодки реле (арт. ML00000056011) и реле в сборе (арт. ML00000291) – 5
Внимание! Напряжение, подаваемое на катушку реле, не должно превышать номинального напряжения 12 В +10%.

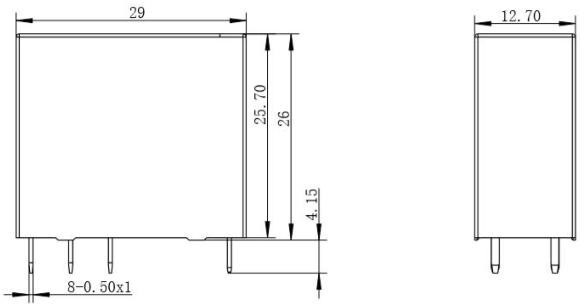

Габаритные размеры

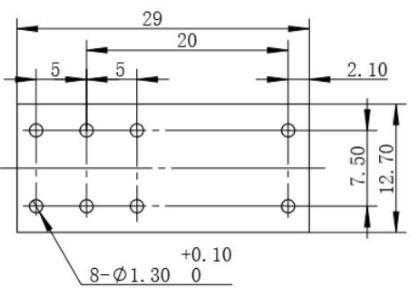

Монтажная схема
Технические характеристики
Управляющая обмотка: 12 В постоянного напряжения
Макс. коммутируемое постоянное напряжение: 30 В
Макс. коммутируемое переменное напряжение: 277 В
Макс. коммутируемый ток: 12 А*
Диапазон рабочих температур: -40..+75 С°
Габаритные размеры: 29х26х12,7 мм
Рабочая температура: минус 40 ~ плюс 85 ℃
*максимальный коммутируемый ток колодки реле (арт. ML00000056011) и реле в сборе (арт. ML00000291) – 5 А
