Обнаружение проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле. Электропитание извещателя осуществляется от любого источника постоянного тока с номинальным напряжением 12 В с амплитудой пульсации не более 0,1 В.

Основные данные

объемная зона обнаружения (линза — «стандарт»);
антисаботажная зона отсутствует;
дискретная регулировка обнаружительной способности;
оптоэлектронное реле;
комплектация угловым кронштейном.

Информативность

«выход на дежурный режим»;
«норма»;
«тревога».

Конструкция

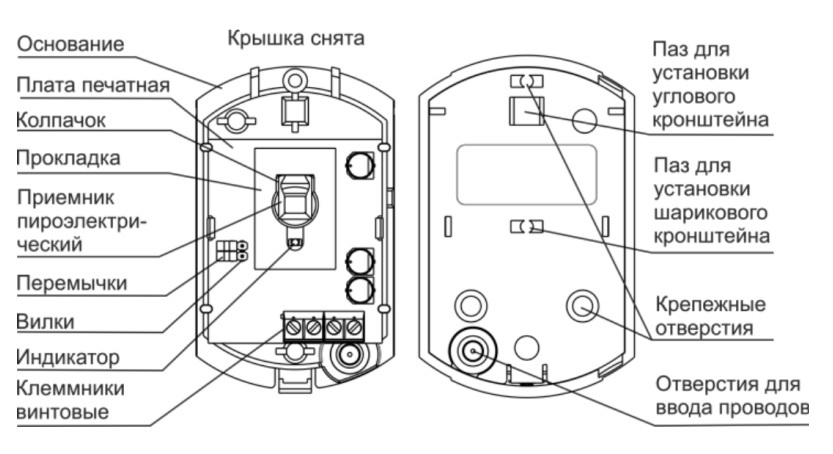

Конструктивно извещатель выполнен в виде блока, состоящего из основания и съемной крышки. Внутри блока смонтирована печатная плата с радиоэлементами и клеммниками винтовыми для внешних подключений. На плате установлен индикатор для контроля работоспособности извещателя. На крышке извещателя с внутренней стороны закреплен фиксатор, прижимающий и фиксирующий линзу. На пироэлектрический приемник установлен колпачок (эксплуатация извещателя без колпачка не допускается!).
Конструкция извещателя предусматривает его установку на стену помещения непосредственно или в углу помещения с помощью углового кронштейна (входит в комплект поставки).

Технические характеристики

Дальность обнаружения проникновения: 10 м
Угол обзора в горизонтальной плоскости: 90°
Диапазон обнаруживаемых скоростей перемещения, м/с: от 0,3 до 3,0
Рекомендуемая высота установки: от 2,4 до 2,5 м
Устойчивость к внешней засветке, не менее: 6500 лк
Напряжение питания: от 8 до 15 В
Ток потребления, не более: 15 мА
Допустимый ток через контакты реле, не более: 0,08 А
Допустимое напряжение на контактах реле, не более: 100 В
Сопротивление цепи, включаемой в шлейф сигнализации, в дежурном режиме, не более: 8 Ом
Температура эксплуатации: от 0 до +50°С
Относительная влажность воздуха без конденсации влаги: до 95% при +35°С
Степень защиты оболочкой: IP41
Габаритные размеры: 86×54×41 мм
Масса, не более: 0,06 кг
